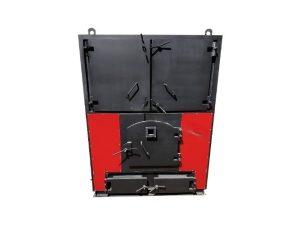

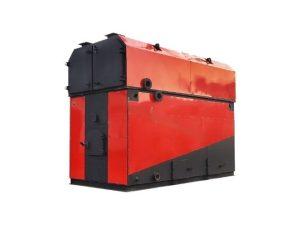

Твердотопливный котел «PROTON» КВу-1,0А

от 1 928 000  руб.

Твердотопливный котел «PROTON» КВу-1,0А

  • Загрузка топлива: Автоматическая
  • Мощность, кВт: 1000
  • Вид топлива: Пелеты, щепа
  • Отаплив. площадь, м2: 7900

Котлы представляют из себя единый моноблок в транспортном габарите не требующий дополнительного монтажа корпуса. Теплообмен в котлах PROTON происходит не только в двухходовом жаротрубном теплообменнике, но и в самой топке, т.к. она экранирована водотрубной решеткой и водоохлаждаемой колосниковой решеткой, на которой происходит процесс горения и сразу идет съем тепла. Все основные детали, работающие в зонах повышенных температур, выполнены из котловых марок стали.

Характеристики

Наименование характеристик Единица измерения Кву-1,0А
Номинальная теплопроизводительность, при относительной влажности топлива до 55% кВт

(ккал/ч)

1000

(822060)

Объем отапливаемых помещений  Жилые здания



м² (при высоте потолков 3 метра)

м³

7900



23700

Лесосушильные камеры м³ 200
КПД в зависимости от качества топлива % 75-85
Основные виды топлива Опилки, щепа, пеллеты, торф и т.д.
Резервные виды топлива  Крупнокусковые древесные отходы, пресс-брикеты и т.д.
Относительная влажность топлива %  До 50
Средний расход древесного топлива при относительной влажности 35% (опил, щепа) кг/ч 360
Размер фракции топлива, подаваемого в топку шнековым механизмом, не более мм 40
Макс. рабочее давление бар (Мпа) 6   До (0,6)
Объем воды в котле, не более м³ 1,388
Габаритные размеры топки для ручной загрузки топлива (Длина*Ширина*Высота) мм 2050*1500*1040
Макс.температура воды, не более °С 105
Макс.температура дымовых газов, не более °С 230
Присоединительные патрубки Ду 89
Диаметр дымового патрубка мм 400




Установочная электрическая мощность

Вентилятор первичного поддува

Вентилятор вторичного поддува

кВт 2,2

1,1

Устройство подачи топлива (шнек) 3
Ворошитель 0,75
Шкаф управления <0,5
Дымосос (доп. оборудование) 11
Габаритные размеры котла
-длина (L) мм 2850
-ширина (B) мм 1980
-высота (H) мм 2500
Габаритные размеры котла с автоматизированной системой подачи при длине шнека L=3000мм:
-длина (L) мм 6300
-ширина (B) мм 1980
-высота (H) мм 2500
Масса котла без теплоносителя с системой подачи кг 4800

Описание

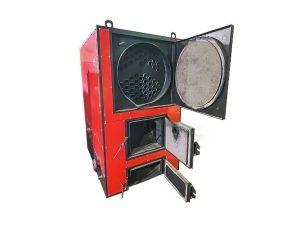

Теплообменник твердотопливных котлов ПРОТОН представляет из себя герметичную емкость из теплообменных труб, через которые проходят топочные газы, передавая тепловую энергию теплоносителю. Для удобства обслуживания, теплообменник оснащен технологическими люками для оперативной очистки труб даже во время работы котла.

Все детали жаротрубной и топочной части котла имеют цилиндрическую форму и поэтому способны выдерживать высокое давление. После сборки проводятся испытания под давлением до 16 бар при помощи опресоовочного оборудования.

Подача первичного воздуха в подколосниковое пространство осуществляется с помощью дутьевого вентилятора.

Также применяется отдельный дутьевой вентилятор для подачи вторичного воздуха для дожига дымовых газов, что повышает КПД котла и уменьшает выброс вредных веществ, образующихся в процессе горения топлива.

Для работы котла в автоматическом режиме применяется механизированная подача топлива с помощью шнекового транспортера или гидротолкателя специальной конструкции. Выход шнека всегда находится под слоем топлива, что снижает риск возникновения пожара.  В случае установки гидротолкателя, в качестве топлива может применяться более неоднородная фракция топлива, допускающая включения крупных обрезков. Бункер накопитель имеет конусную форму, что препятствует зависанию топлива. Объем бункера в стандартной комплектации — 1,4 м3.

Каждый котел PROTON оснащен предохранительным клапаном (или несколькими клапанами для моделей мощностью от 400 кВт) для аварийного сброса излишек теплоносителя при повышении давления в котле выше установленного.

Отличительные особенности:

  • Специальная конструкция колосниковой части
  • Автоматическая поддержка заданного температурного режима;
  • Высокий КПД котла благодаря оптимальной системе автоматизации и особенностям конвективной части;
  • Достаточно высокие показатели мощности даже на низкокачественном топливе высокой влажности;
  • Стенки теплообменника равномерно охлаждаются теплоносителем, что увеличивает службу котла
  • Оптимального распределения первичного и вторичного воздуха;
  • Экологические показатели соответствуют стандартам.
  • Быстрый выход на максимальную рабочую мощность
  • Продукты горения проходят длинный путь, что обеспечивает большую отдачу тепла теплоносителю;
  • Использование только высококачественных материалов и комплектующих;
  • Котел покрашен устойчивой порошковой краской, которая выдерживает любые условия эксплуатации;
  • Котлы испытаны и имеют все сертификаты соответствия
  • Удобен для транспортировки из-за своих относительно небольших габаритов.
