Форматно-раскроечный станок W10 тяжелого класса
470 000 руб.
462 000 руб.

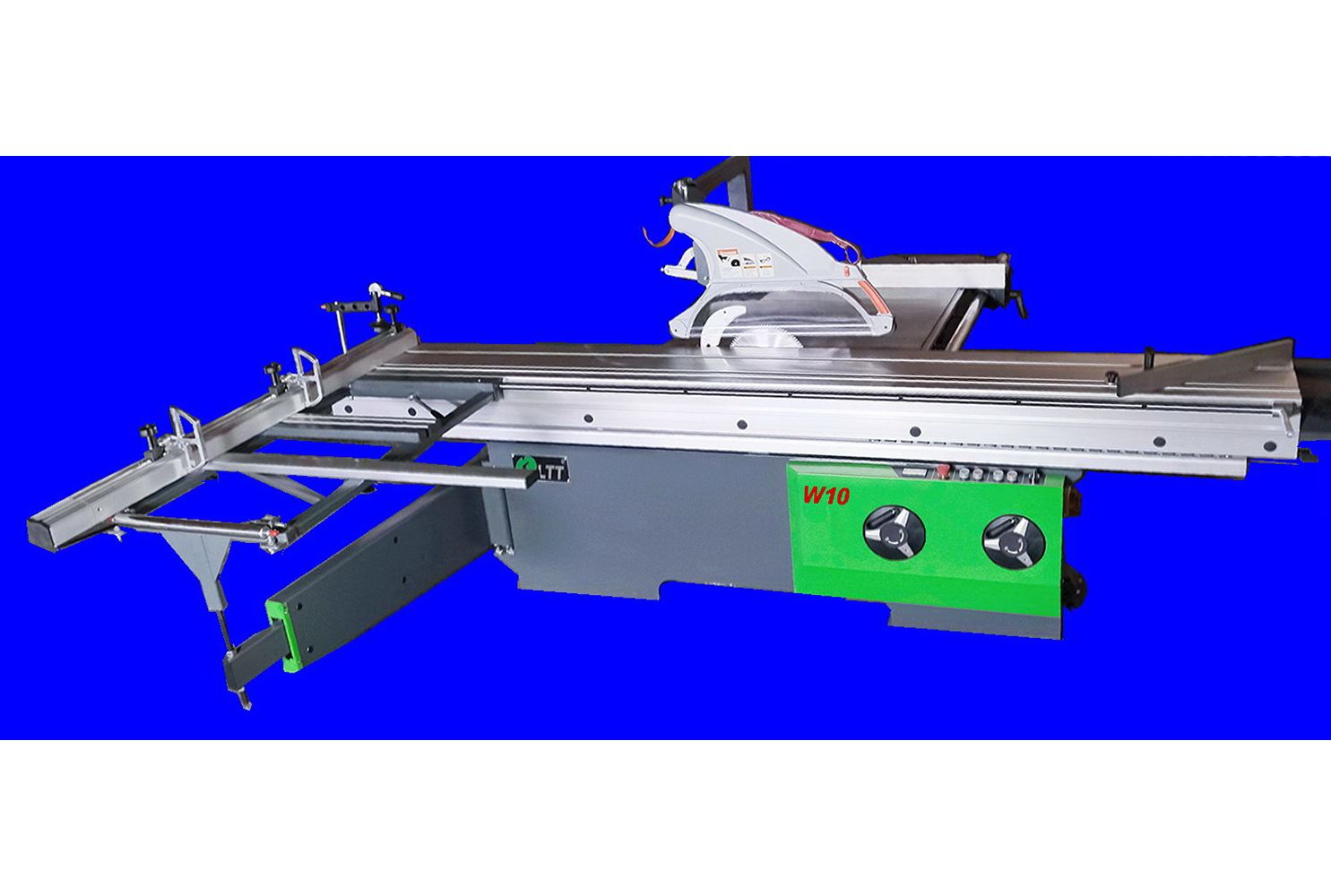

W10 Форматно-раскроечный станок с электронной индикацией наклона и роликовой пильной кареткой
Форматно-раскроечный станок мод. W10 с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом.
Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Характеристики
| Наименование |
Параметры |
| Макс. длина реза, мм |
3180 |
| Макс. ширина реза, мм |
2800 |

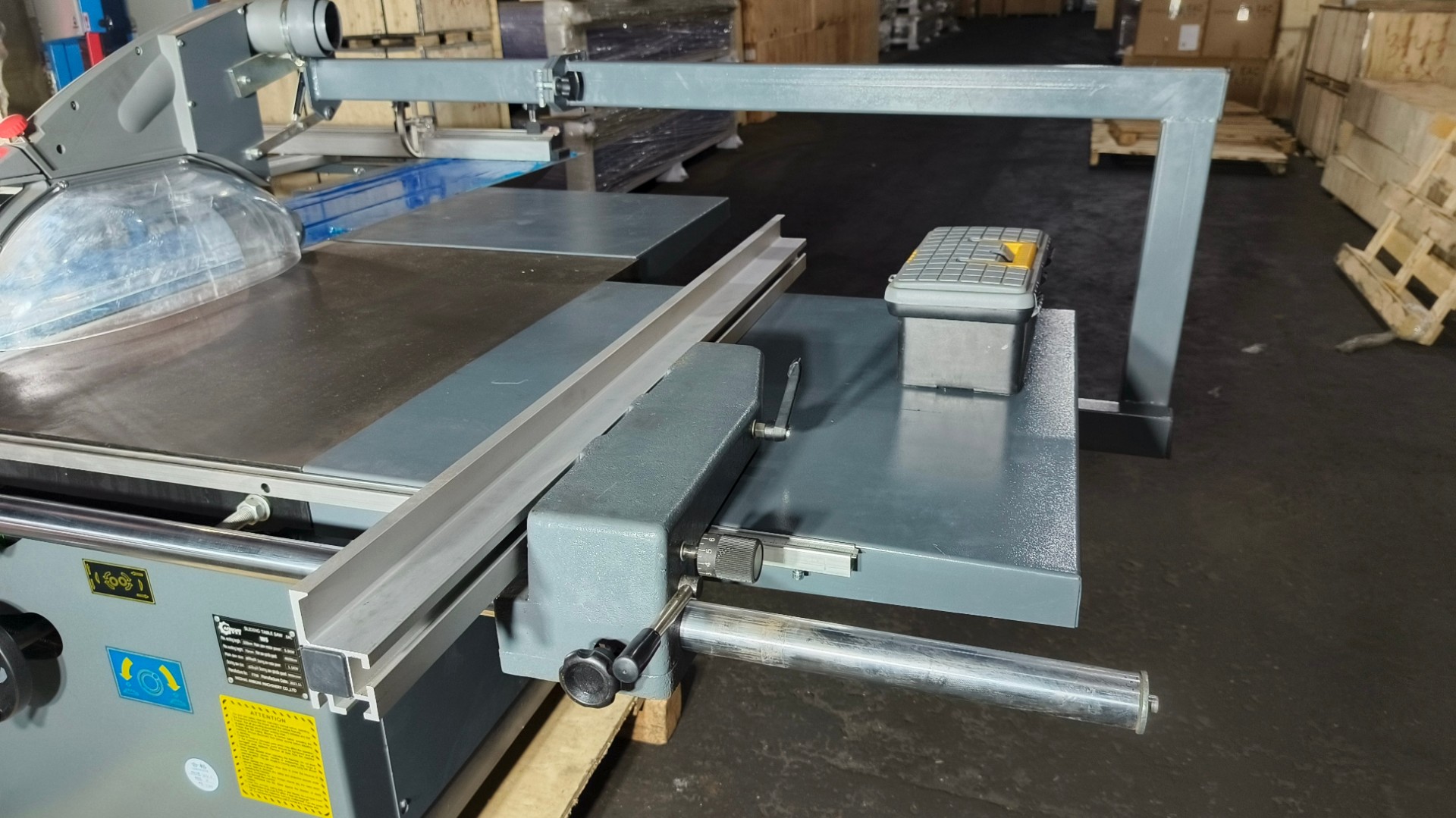

| Макс. размер от пилы до задней упорной линейки, мм |
1200 |
| Размеры основного стола, мм |
1130х660 |
| Размер подвижной каретки, мм |
3200х410 |
| Угол наклона пилы, град. |
0-45 |
| Макс. диаметр основной пилы, мм |
315 х 30 |
| Диаметр подрезной пилы, мм |
120 х 20 |
| Макс. высота реза, мм |
90 |
| Макс. высота реза пилой 300 мм, 45 град. |
55 |
| Диаметр патрубков аспирации сети, мм |
80,100 |
| Частота вращения основной пилы, об./мин. |
4000, 5000 |
| Частота вращения подрезной пилы, об./мин. |
9000 |
| Мощность электродвигателя основной пилы, кВт |
5,5 |
| Мощность электродвигателя подрезной пилы, кВт |
1.1 |
| Габариты, мм |
3390х3390х1600 |
| Транспортные габариты, м |
2,12х1,15х0,9
3,27х0,3х0,45 |
| Масса, кг |
960 |
| Масса станка в упаковке, кг. |
1030 |
Описание
Отличительные особенности:
- Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

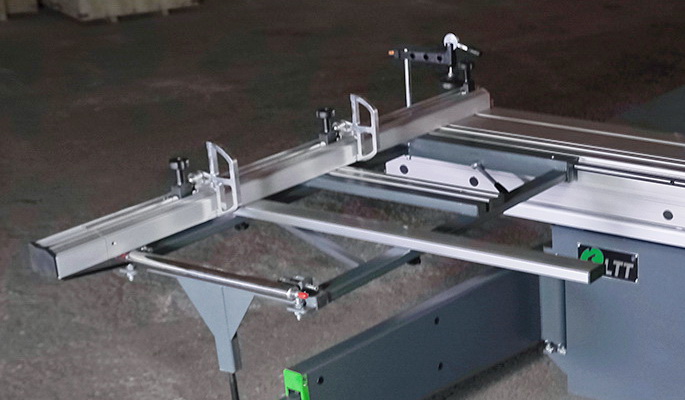

- Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
- Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
- Электрорегулировка вылета основной пилы осуществляется по направляющим на линейных подшипниках.
- Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

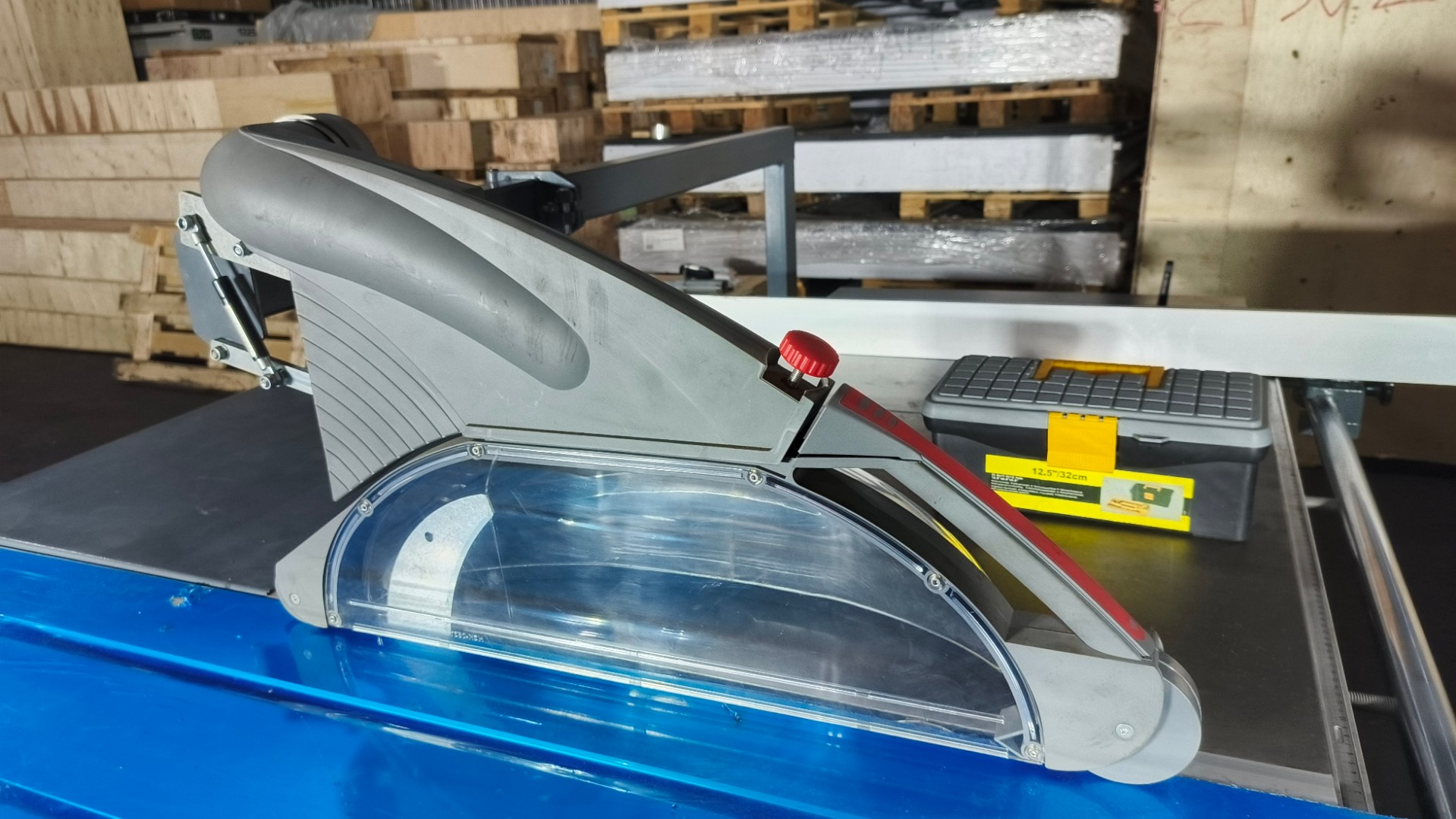

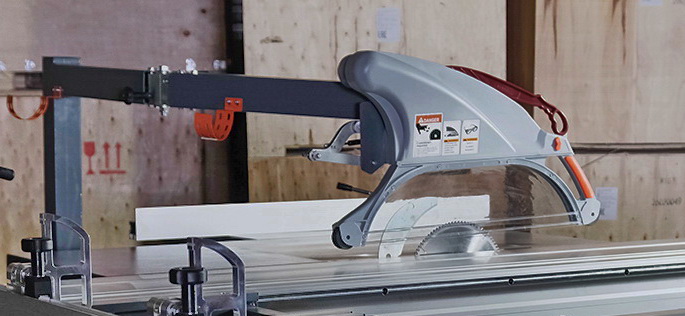

- Пластиковый прозрачный кожух защиты пилы с отводом для аспирации на поворотной штанге обеспечивает надежное удаление стружки из зоны обработки и чистоту рабочего стола. Съёмная прозрачная часть кожуха упрощает обслуживание станка.
- Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки узла подрезки, оборудованного функцией точной настройки при помощи рукояток размещенных на боковой панели станка.

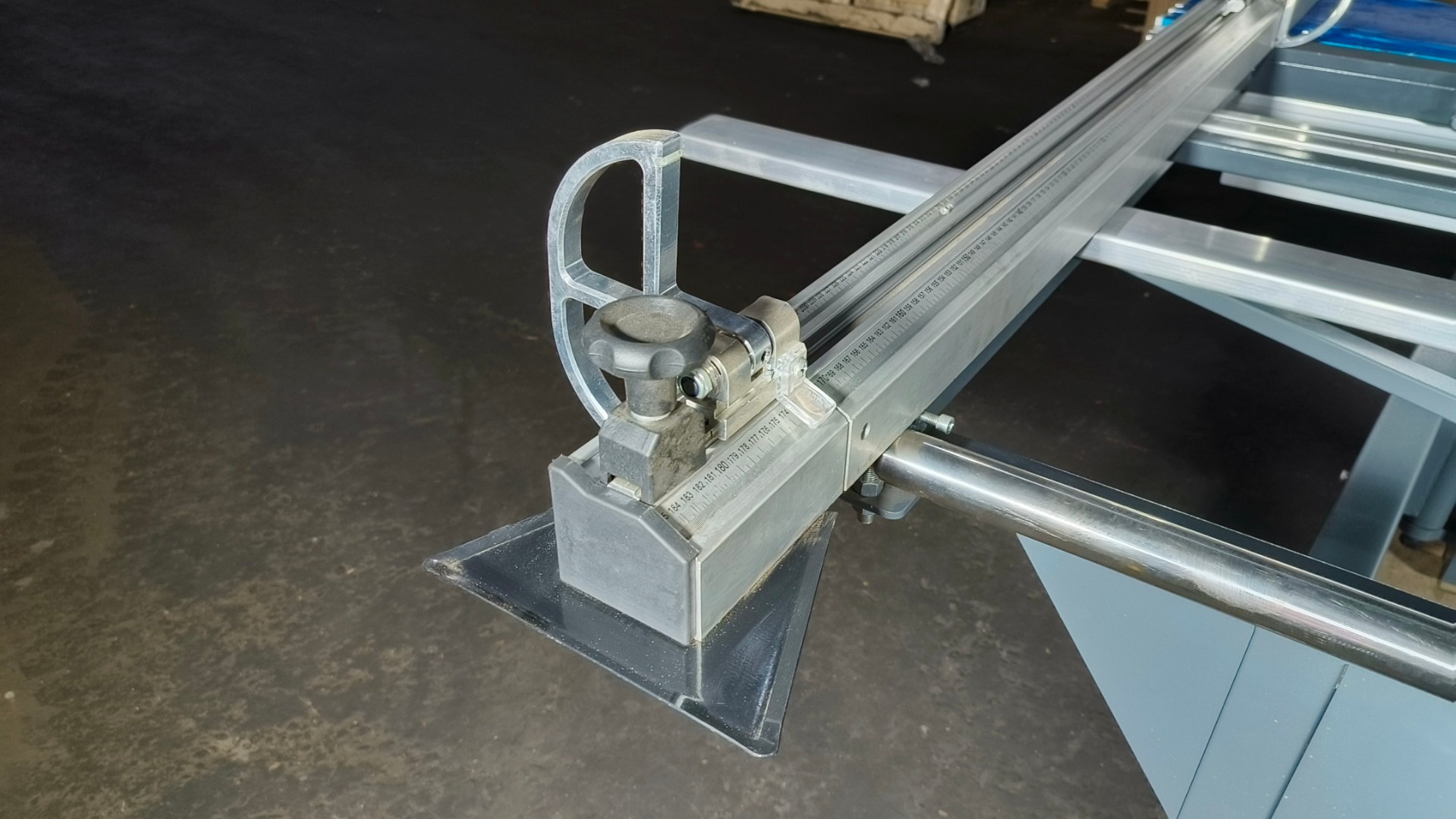

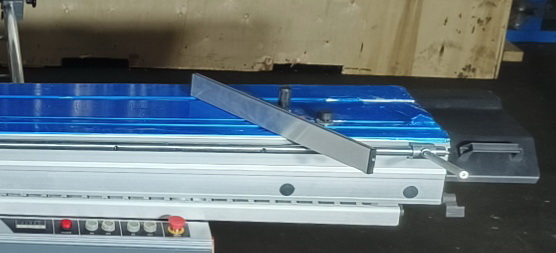

- Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
- Централизованная система смазки направляющих упрощает обслуживание станка

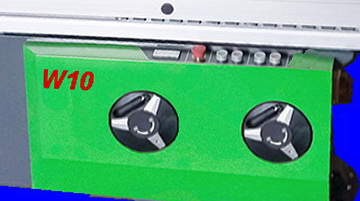

- Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
- Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.
